电机温度在线监测解决方案 发布日期:2024-07-23 浏览次数:424

电机温度在线监测解决方案(图1)


适用于高低压电机的无线温度在线监测装置。

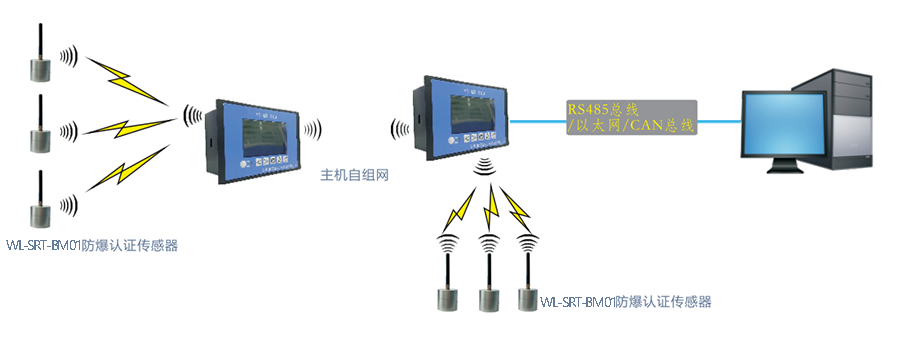

采用无线 Zigbee自组网技术,主杋方便实现组网级联。传感器已进行防爆合格认证。

主机彩色液晶屏显示,红外人体感应,实时数据、实时曲线、历史记录、报警输出。


主机参数

主机型号/名称 电机温度在线监测仪
主机图片 点击专用温度传感器 WL-SRT-BM01(图2)
工作环境 -20℃~+65℃,≤97%PH,海拔≤4000m
工作电源 85~265VAC,120~370VDC
显示 彩色液晶,3.5寸
无线频率 双通  下行433MHZ,上行3.4GHZ
无线通信距离 测温点与主机50米,主机与主机之间500米
测温点数 64点(WL-SRT-BM01)
通讯接口 RS485/CAN/以太网
报警输出 现场声光报警,2路无源常开接点
主要应用 用于电机轴承、机壳等测温
开孔尺寸 165mm×105mm(嵌入式安装)


传感器参数

型号/名称 WL-SRT-BM01 电机专用温度传感器
工作频段 433MHZ
无线距离 ≤80m
传感器类型 NTC/PT100
测温范围 0℃~180℃
测温精度 ±1℃
供电方式 3.6V电池供电,电池可更换
外观尺寸 46(H)*Φ44mm
外壳材质 铝合金,CNC加工
测量位置 电机轴承、外壳等。具有防爆认证,可用于有较为劣的工业环境

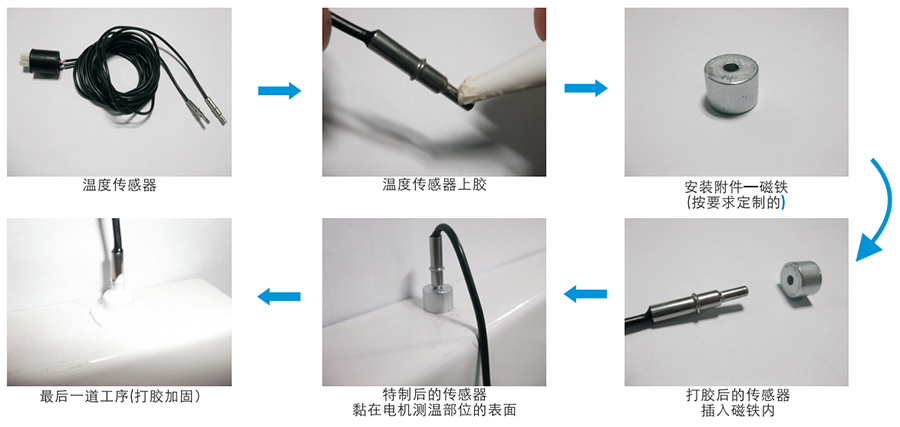

安装图片

电机温度在线监测解决方案(图3)
