一、方案背景

户外电缆作为电力传输的关键环节，电缆接头长期暴露在户外，受环境温变、潮湿、振动、氧化老化等影响，易出现接触电阻增大、局部过热等隐患，严重时会引发烧毁、停电事故，造成经济损失与电网运行风险。当前，户外电缆接头测温、10kV-35kV电缆测温已成为智能电网运维的核心需求，传统人工巡检模式已无法适配。

传统人工巡检存在监测盲区、响应不及时、无法实时预警等问题，已难以满足智能电网安全运维要求。为此，采用智能无线测温技术，推出专业的户外电缆接头智能无线测温监测方案，实现对电缆接头的全天候在线监测，从被动抢修转为主动预防，助力智能电网运维升级。

二、方案目标

•  实时监测预警：精准捕捉电缆接头温度异常，提前预警过热风险，降低故障发生率，破解电缆接头过热监测痛点。

•   提升运维效率：替代人工巡检，减少现场作业，实现远程可视化管理，优化电力运维流程，降低运维成本。

•   适应户外环境：满足高温、高湿、强电磁等恶劣工况下稳定运行，适配各类户外电缆接头监测场景。

•   兼容接入便捷：可无缝对接现有电力运维平台，实现数据共享与统一管理，助力智慧电力体系搭建。

三、适用范围

本方案适用于10kV–35kV户外电缆终端、中间接头，可广泛应用于变电站、线路廊道、电缆井、箱变等户外及半户外场景，专为高压电缆接头测温、户外电力设备监测设计，适配多种恶劣户外工况。

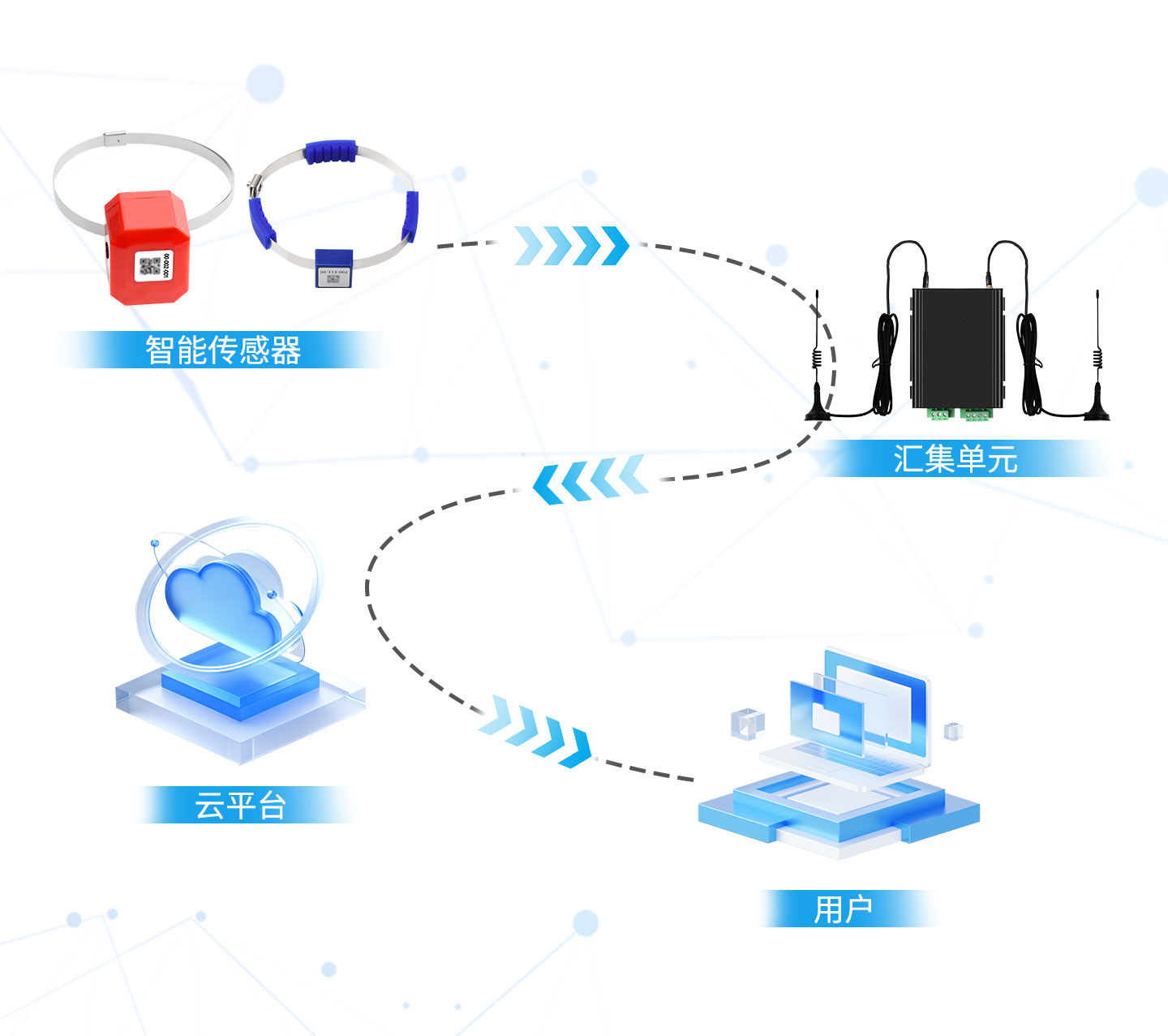

四、系统总体架构

系统采用三层架构设计，全程无线、免布线施工，核心适配无线测温传感器应用，打造高效便捷的电缆接头智能监测体系：

1. 感知层：无线测温传感器，直接安装在电缆接头部位，实时采集温度数据，通过无线方式上传，实现电缆接头温度实时采集。

2. 传输层：数据采集网关，汇聚多路传感器数据，采用太阳能供电，通过4G/无线方式上传至平台，保障户外测温数据无线传输稳定。

3. 应用层：监控云平台，实现温度实时显示、曲线分析、超限报警、历史数据存储、远程查看等功能，支撑电力设备远程监测运维。

五、核心设备与性能

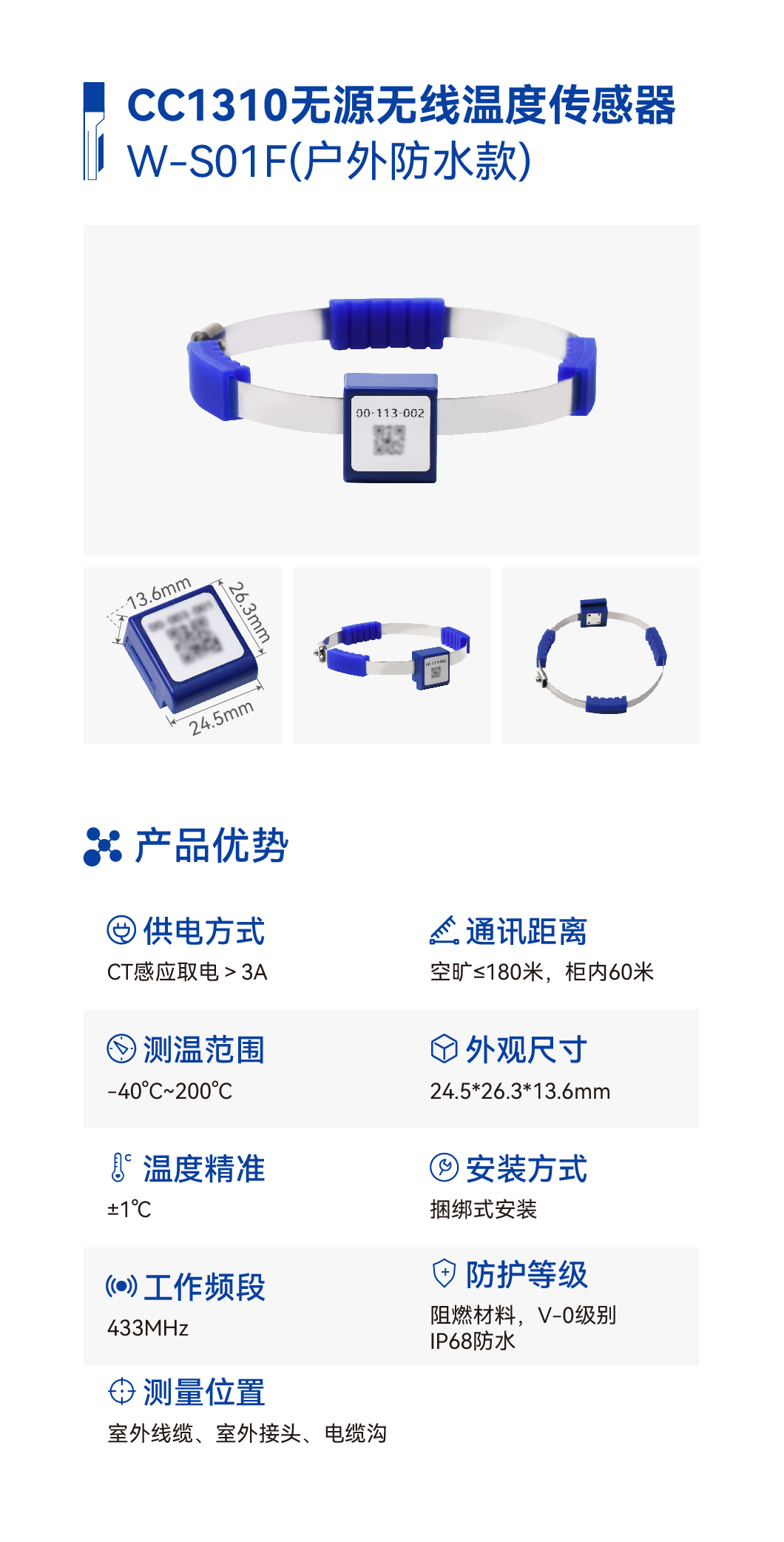

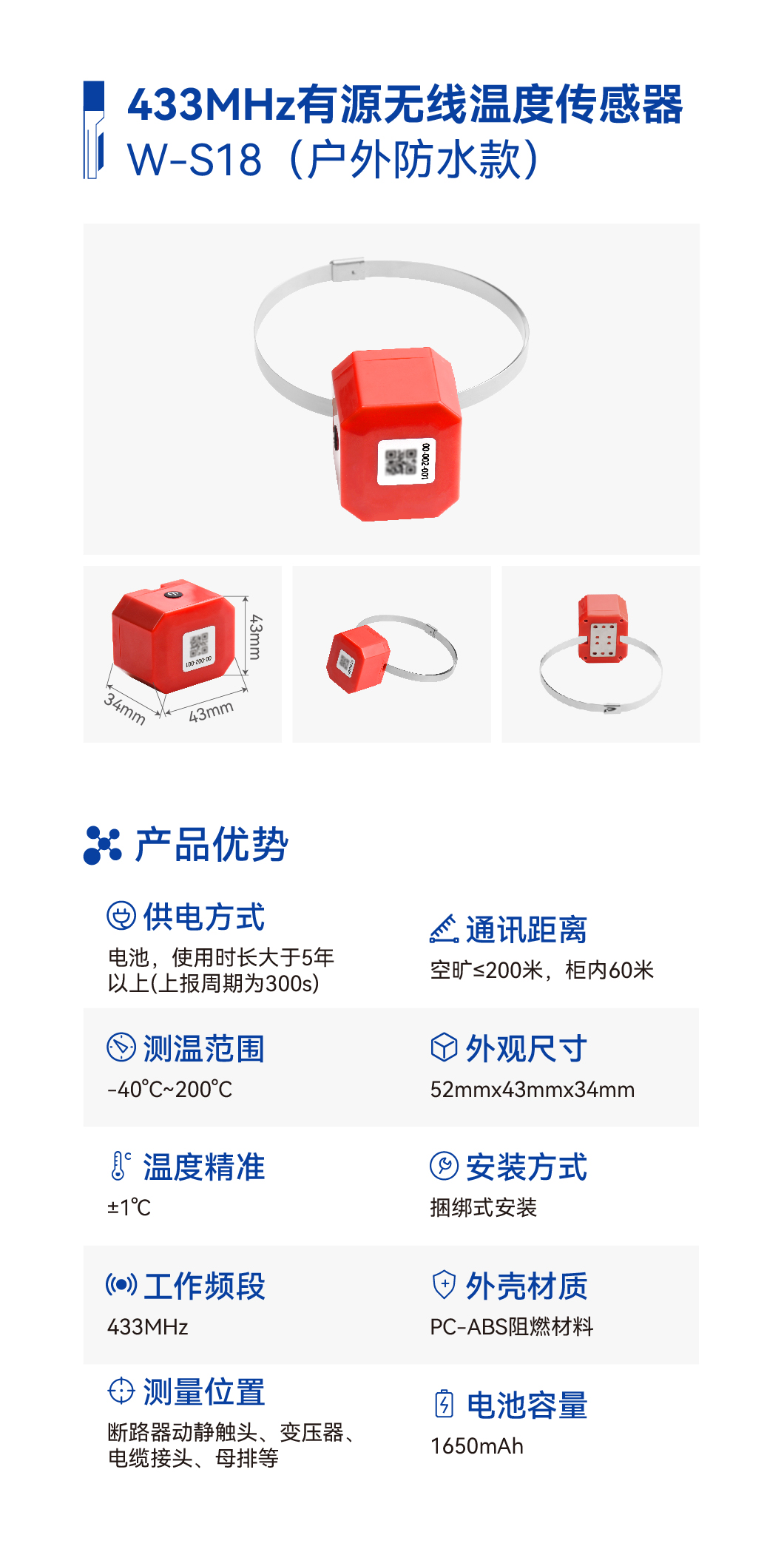

1. 无线测温传感器

专为户外电缆接头测温设计，测温范围：-30℃～125℃；测温精度：±1℃；响应速度：毫秒级；通信方式：433MHz无线；防护性能：耐高温、抗老化、抗强电磁干扰，适配户外复杂环境；短时耐温：200℃；使用寿命：90℃环境下稳定运行超30年，免维护；类型：有源/无源可选，满足不同电缆测温场景需求。

2. 数据采集网关

适配户外无线测温系统，

供电方式：太阳能+电池续航；

上行传输：4G无线远传；

通信协议：支持RS485、Modbus，可无缝对接现有电力运维平台；

功能：数据汇聚、解析、缓存、加密上传；

防护等级：IP65及以上，适应户外恶劣环境，保障数据传输稳定。

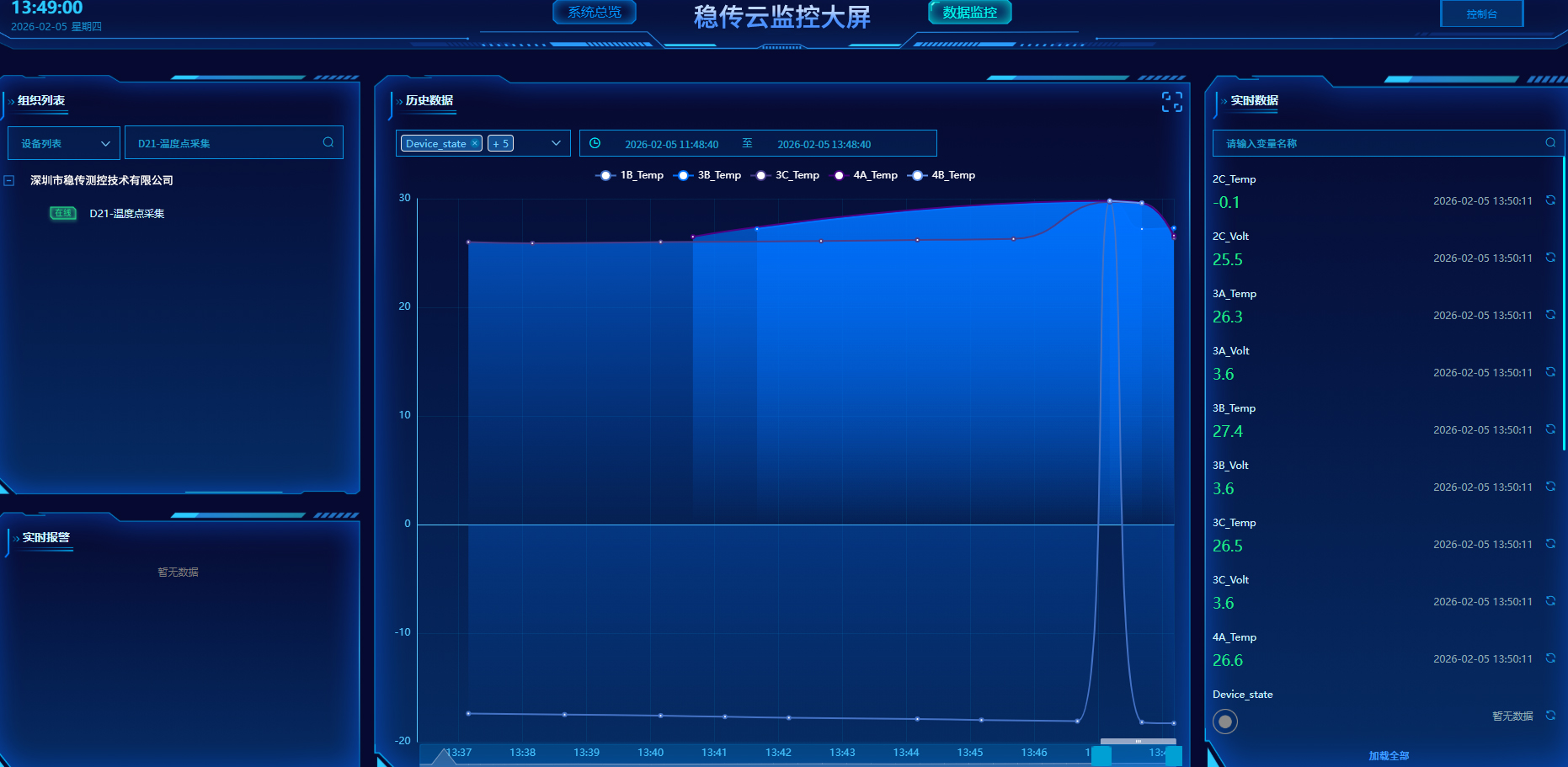

3. 智能监控云平台

核心支撑电缆接头智能监测，实现实时温度监测与画面展示；多级温度阈值报警（平台弹窗、短信等），快速响应电缆接头过热隐患；历史数据查询、温升趋势分析，为电力运维决策提供数据支撑；设备状态监控与远程管理；

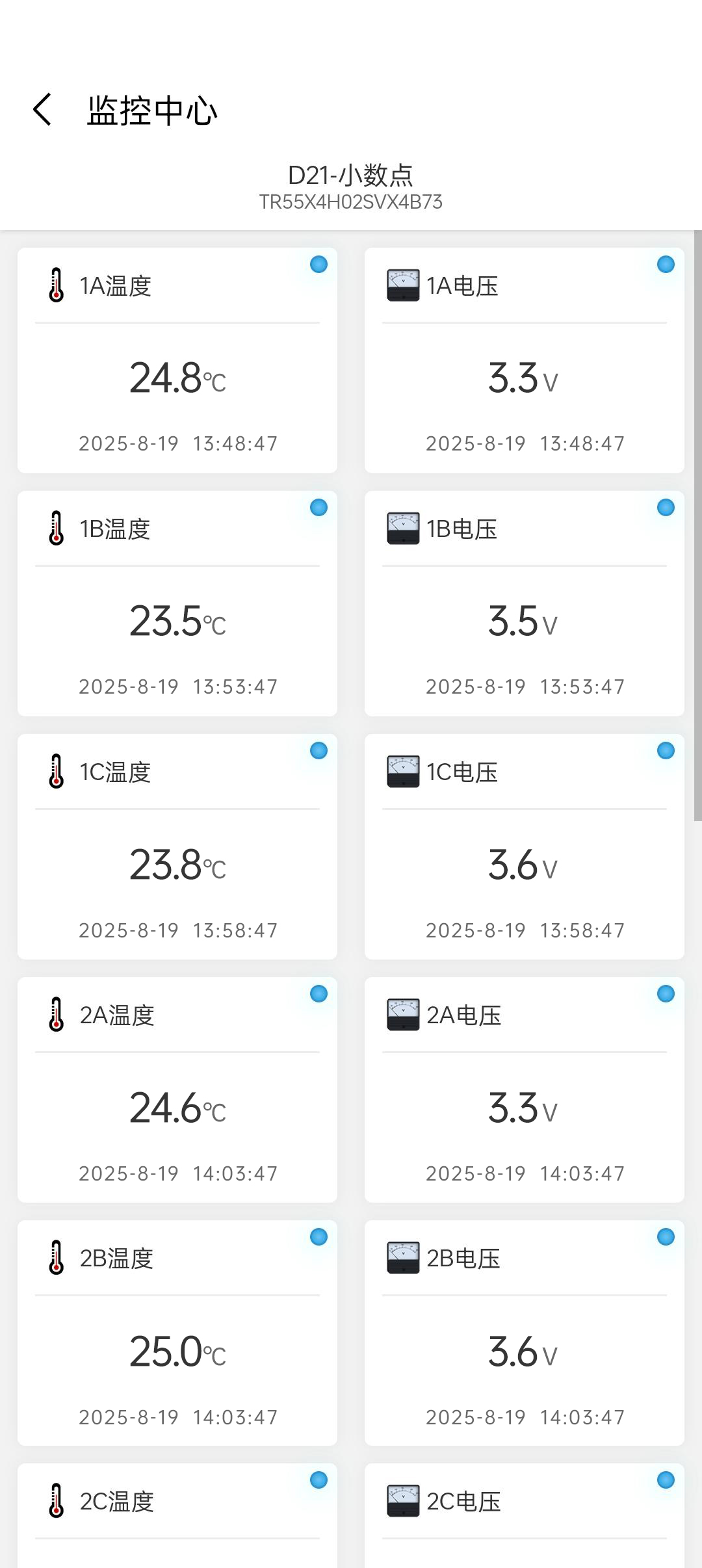

多终端支持：电脑、手机远程访问，实现随时随地户外电缆监测。

六、系统核心优势

1. 测温精准可靠：紧贴导体测温，精度高、响应快，高低温环境均稳定工作，精准解决户外电缆接头测温精准度难题。

2. 无线免布线：无需敷设线缆，施工简单，不影响原有电缆结构，适合户外改造，降低电缆测温施工成本与难度。

3. 高可靠长寿命：采用耐高温抗老化特种材质封装，抗强电磁干扰、抗潮湿，与电缆接头同寿命，免维护，适配长期户外电力设备监测需求。

4. 智能预警联动：温度异常自动触发多维度报警，快速定位隐患点，大幅提升电力运维响应速度，从源头降低电缆接头烧毁风险。

5. 兼容易接入：支持标准通信协议，可无缝对接现有智慧运维平台，助力智能电网数字化、集中化管理升级。

七、方案总结

本10kV-35kV户外电缆接头智能无线测温监测方案，以智能无线测温技术为核心，聚焦户外电缆接头测温痛点，通过“传感器+网关+云平台”三层架构，实现电缆接头温度实时监测、异常预警、远程运维，完美适配户外恶劣工况。方案兼具精准性、可靠性、便捷性，可有效替代传统人工巡检，降低运维成本，防范电缆接头过热故障，为智能电网安全稳定运行提供有力支撑，适配各类高压电缆接头监测场景，助力电力行业实现从“被动抢修”向“主动预防”的运维转型。
