1. 产品简介: |
|
● 接点温度在线监测仪适用于高低压开关柜、电缆沟、架空线、变压器等相关的电气连接点及发热点在线测温，具有多级报警模型，可提前预知故障点，排除隐患。标配RS485接口，标准的Mobdus通讯协议，集中组网监控更便捷。轻量化设计，只需一根电源线、一根通讯线，即可实现在线监测电气接点温度。 |
|
● 无线式温度监测系统具有极高的可靠性和安全性，且价格相对低廉，可直接安装到每台高压开关、母线接头、户外刀闸或变压器上。系统配备标准通讯接口。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据，实现了高压设备热故障预知维修。 |

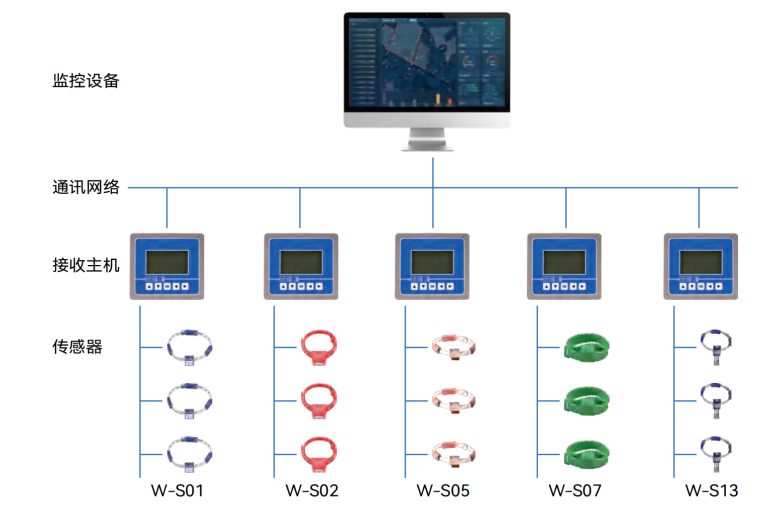

2.1 无线测温系统结构图：

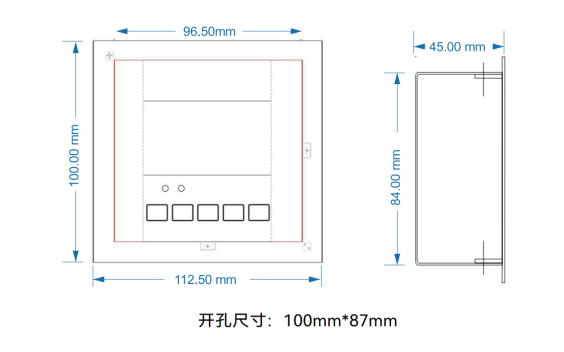

3.1 仪器主体尺寸及开孔尺寸:

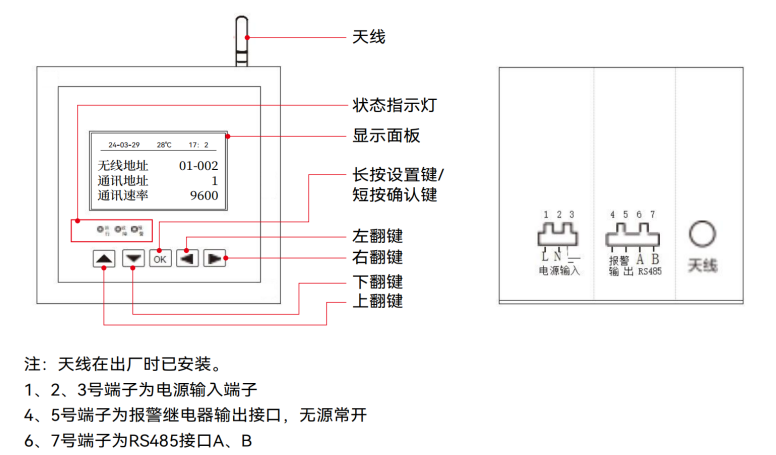

3.2 显示面版与背面定义：

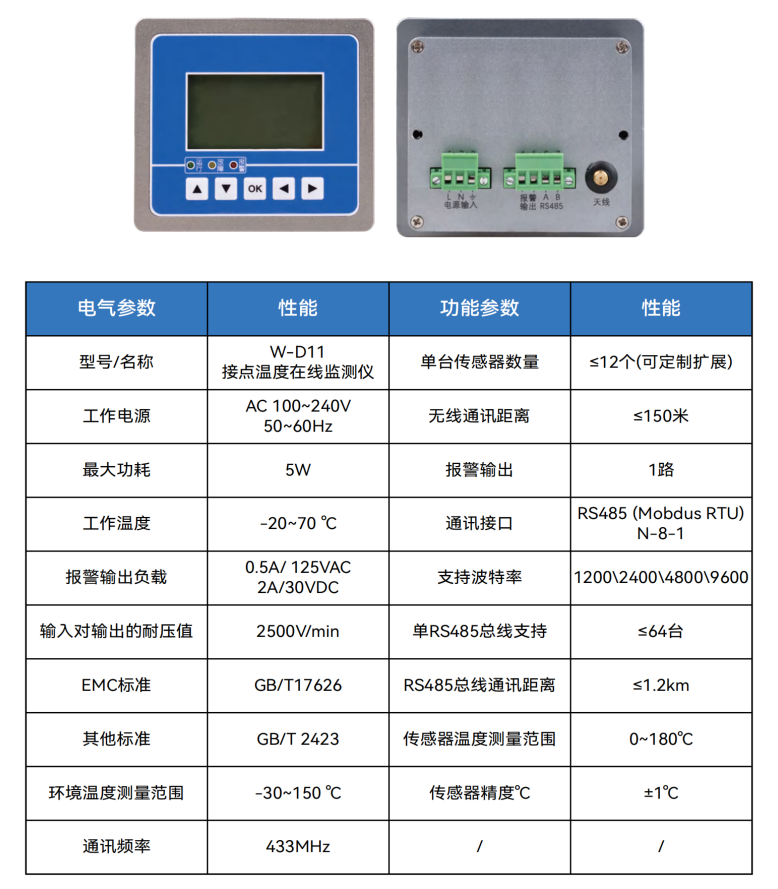

2.2 无线测温主机：
无线测温主机是一款集温度传感器工作状态的监测、现场温度显示，报警提示和输出，事件记录及数据记录于一体的现场温度监测仪。

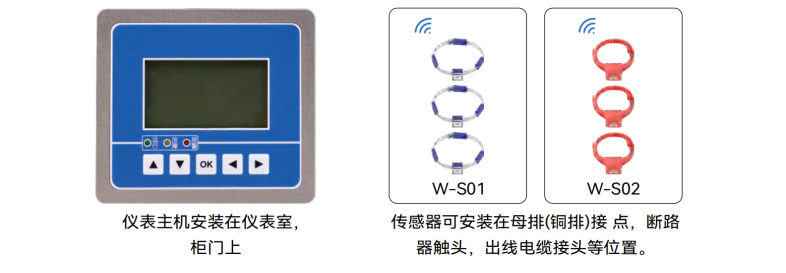

3.3 拓扑图:
4. 功能描述:
4.1 开机自检:
● 产品通电后，显示屏、所有指示灯全亮，报警继电器输出闭合。
4.2 主界面:
● 设备按指定时间间隔（在设置中可配置），在如下图中的信息界面和温度界面轮流显示。可按 “ ◀ ”“ ▶ ”键切换显示界面。
● 如下图：
信息界面中，时间为2024年3月29日17点2分，室温为28℃，无线地址为52，通讯地址为1，通讯波特率为9600。
温度界面中，当前为母排接点温度，编号为组1即第一组，温度分别为：A相接点21℃，B相接点22℃，C相接点21℃。其中“母排接点”可根据第一组（组1）3相3个测温点实际安装的位置，在设置中配置图中的情况是将第一组测温点装在了母排的接点位置。
4.3 记录查询:
● 在主界面短按“ OK ”键，进入查询界面，包括“ 报警查询 ”和“ 故障查询 ”两个菜单。其中“ 报警查询 ”为查询历史报警记录，可保持最新20条记录；“ 故障查询 ”本机自身的故障排查， 即本机在运行过程中，如果故障灯亮起，可以进此菜单查询故障码，然后和我们协助处理。

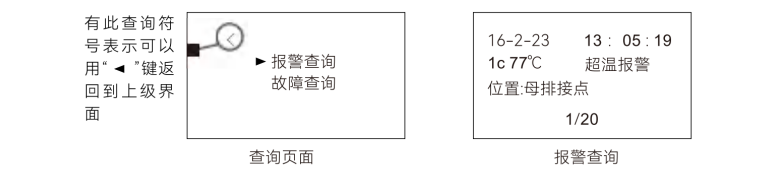

● 如下图的查询页面中可以用“ ◀ ”键返回主界面，在查询的任一界面，长按“OK”键返回主界面。
● 报警页面，最上一行显示报警的时间，“1c77℃”表示第一组的C相，触发的报警温度为77℃，报警的类型为“ 超温报警 ”（触发条件及报警的温度为77℃）。位置为“ 母排接点 ”（参考章节3 . 2中的描述）
